উচ্চ গতির ক্যাপসুল ব্লিস্টার প্যাকিং এবং কার্টোনিং মেশিন

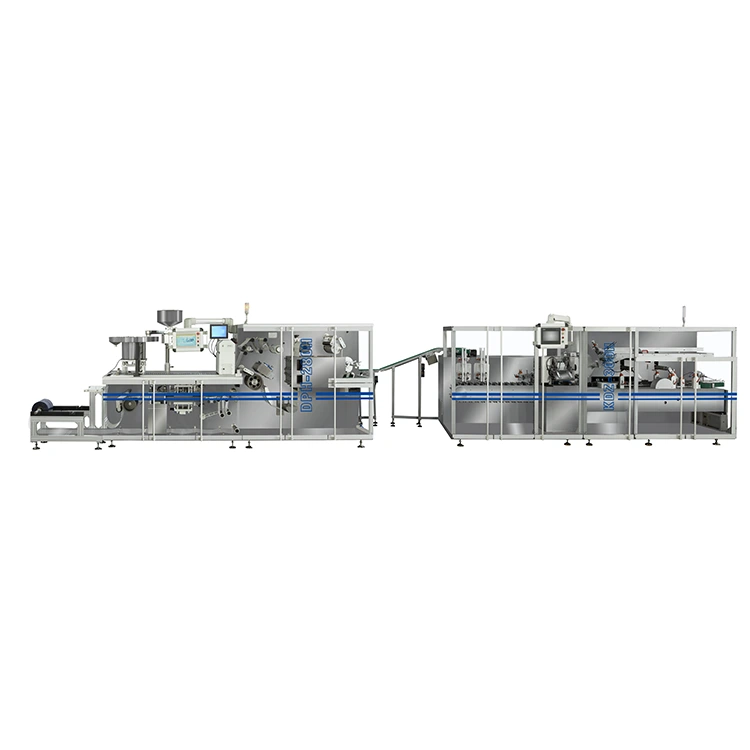

হাই স্পিড ক্যাপসুল ব্লিস্টার প্যাকিং এবং কার্টোনিং মেশিন KDZ-300 হাই-স্পিড কার্টোনারের সাথে DHP-280/KDZ-280H ফুল সার্ভো ব্লিস্টার মেশিনকে জোড়া দেয়। ফোস্কা প্যাকগুলি তৈরি, সিল করা এবং পাঞ্চ করার পরে, লিফলেট পরিচালনা, শক্ত কাগজ খোলা, পণ্য সন্নিবেশ এবং শক্ত কাগজ বন্ধ করার জন্য কার্টনিং বিভাগে স্থানান্তর করা হয়। পণ্য খাওয়ানোর বিভাগটি ফোস্কা মাত্রা এবং উত্পাদন প্রয়োজনীয়তা অনুসারে কনফিগার করা হয়েছে, সম্পূর্ণ লাইনটিকে বিভিন্ন ফার্মাসিউটিক্যাল প্যাকেজিং বিন্যাস সমর্থন করার অনুমতি দেয়।

ইন্টিগ্রেটেড ফোস্কা থেকে শক্ত কাগজ প্যাকেজিং প্রক্রিয়া

লাইনটি ফোস্কা উত্পাদন থেকে সমাপ্ত কার্টনে একটি অবিচ্ছিন্ন প্যাকেজিং প্রবাহ তৈরি করে:

ফোস্কা গঠন → হিট সিলিং → প্রিন্টিং / পাঞ্চিং → ব্লিস্টার স্রাব → পণ্য খাওয়ানো → শক্ত কাগজ খোলা → লিফলেট সন্নিবেশ → পণ্য লোডিং → শক্ত কাগজ বন্ধ → সমাপ্ত শক্ত কাগজ স্রাব

ফোস্কা বিভাগ কার্টোনারে স্থানান্তর করার আগে সমাপ্ত প্যাকগুলি প্রস্তুত করে। খাওয়ানো এবং স্থানান্তর বিভাগগুলি প্রকৃত ফোস্কা মাত্রা এবং আউটপুট প্রয়োজনীয়তাগুলির চারপাশে কনফিগার করা হয়, ম্যানুয়াল হ্যান্ডলিং কমাতে এবং দুটি মেশিনের মধ্যে একটি স্থিতিশীল সংযোগ বজায় রাখতে সহায়তা করে।

ফার্মাসিউটিক্যাল নির্মাতাদের জন্য, এই কনফিগারেশনটি ক্রমাগত উত্পাদনের জন্য উপযুক্ত যেখানে ফোস্কা প্যাকেজিং এবং কার্টোনিংকে একটি সমন্বিত প্রক্রিয়া হিসাবে কাজ করতে হবে।

DPH-380H সম্পূর্ণ সার্ভো ব্লিস্টার মেশিন

DHP-280/KDZ-280H ফার্মাসিউটিক্যাল ব্লিস্টার প্যাকগুলি কার্টোনিং বিভাগে প্রবেশ করার আগে ফর্ম, সিল এবং পাঞ্চ করে। এটি টাচস্ক্রিন-ভিত্তিক গতি নিয়ন্ত্রণ সহ আটটি স্বতন্ত্র প্যানাসনিক সার্ভো মোটর ব্যবহার করে, যা নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে পৃথক উত্পাদন স্টেশনগুলিকে সামঞ্জস্য করার অনুমতি দেয়।

মেশিনটি সংশ্লিষ্ট টুলিং কনফিগারেশন সহ PVC-ALU এবং ALU-ALU ব্লিস্টার প্যাকেজিং সমর্থন করে।

প্রধান প্রযুক্তিগত পরামিতি

প্যারামিটার	স্পেসিফিকেশন
গঠন এলাকা	300 × 380 মিমি
গঠন গভীরতা	≤16 মিমি
PVC-ALU গতি	120-150 সাইকেল/মিনিট, সর্বোচ্চ 200 সাইকেল/মিনিট
ALU-ALU গতি	60-80 সাইকেল/মিনিট, সর্বোচ্চ 100 সাইকেল/মিনিট
মোট শক্তি	সর্বাধিক 29 কিলোওয়াট
বায়ুর চাপ	0.4-0.7 MPa
বায়ু খরচ	200 L/h
জলের চাপ	0.1–0.25 MPa
জল খরচ	600 L/h
মেশিনের মাত্রা	5600 × 1200 × 1800 মিমি
মেশিনের ওজন	3500 কেজি
পাওয়ার সাপ্লাই	তিন-ফেজ পাঁচ-তারের সিস্টেম

সম্পূর্ণ সার্ভো নিয়ন্ত্রণ

গঠন, ট্র্যাকশন, হিট-সিলিং, মুদ্রণ এবং পাঞ্চিং বিভাগগুলি স্বাধীন সার্ভো নিয়ন্ত্রণ ব্যবহার করে। সম্পূর্ণরূপে যান্ত্রিক ক্যাম সামঞ্জস্যের উপর নির্ভর না করে HMI-এর মাধ্যমে উৎপাদন পরামিতিগুলি সামঞ্জস্য করা যেতে পারে।

একাধিক ব্লিস্টার ফরম্যাট পরিচালনাকারী ফার্মাসিউটিক্যাল নির্মাতাদের জন্য, সংরক্ষিত পরামিতিগুলি পুনরাবৃত্তি উত্পাদন সহজ করতে পারে এবং ফর্ম্যাট পরিবর্তনের মধ্যে সামঞ্জস্যপূর্ণ মেশিন সেটিংস বজায় রাখতে সহায়তা করে।

DPH-380H ডিজাইন বৈশিষ্ট্য

বাহ্যিক পিভিসি রোল প্ল্যাটফর্ম

মূল গঠন বিভাগে হস্তক্ষেপ না করে উপাদান রিলগুলিকে আরও সুবিধাজনকভাবে প্রতিস্থাপন করার অনুমতি দেয়।

পিআইডি-নিয়ন্ত্রিত উত্তাপ

হিটিং সিস্টেম আরও সামঞ্জস্যপূর্ণ গঠন এবং সিল করার অবস্থার জন্য নিয়ন্ত্রিত তাপমাত্রা সমন্বয় প্রদান করে।

বাঁকা-বাহু গঠন প্রক্রিয়া

বাঁকা-বাহুর গঠন ক্রমাগত গঠনের অপারেশনের সময় কম্পন কমাতে সাহায্য করে।

স্লাইড-ইন ছাঁচ নকশা

ছাঁচটি প্রতিস্থাপন সহজ করতে এবং অপ্রয়োজনীয় সংযোগ বিচ্ছিন্ন করার কাজ কমাতে একটি স্লাইড-ইন কাঠামো ব্যবহার করে।

জল-ঠান্ডা ট্র্যাকশন রোলার

ক্রমাগত অপারেশন চলাকালীন বেলন তাপমাত্রা নিয়ন্ত্রণ করতে এবং উপাদানের বিকৃতি কমাতে সহায়তা করে।

রোটারি 120° ম্যানিপুলেটর

নিয়ন্ত্রিত পণ্য স্থানান্তর এবং ত্রুটিপূর্ণ ফোস্কা বোর্ডের পৃথক প্রত্যাখ্যান সমর্থন করে।

সার্ভো-নিয়ন্ত্রিত ফয়েল আউটপুট

কার্সার সারিবদ্ধকরণ অ্যালুমিনিয়াম ফয়েল খাওয়ানোর সময় নিবন্ধকরণের সঠিকতা বজায় রাখতে সহায়তা করে।

KDZ-300 উচ্চ-গতির কার্টোনার

KDZ-300 ফিনিশড ব্লিস্টার প্যাকগুলি গ্রহণ করে এবং সেগুলিকে স্বয়ংক্রিয়ভাবে ভাঁজ করা কার্টনে লোড করে৷ কার্টোনার 200-280 বক্স/মিনিট এ কাজ করে, যখন পণ্য খাওয়ানোর সিস্টেমটি প্রকৃত ফোস্কা মাত্রা এবং লোডিং ব্যবস্থা অনুযায়ী কনফিগার করা হয়।

প্রযুক্তিগত পরামিতি

প্যারামিটার	স্পেসিফিকেশন
মডেল	KDZ-300
গতি	200-280 বক্স/মিনিট
শক্ত কাগজের আকার	70–180 × 35–80 × 14–50 মিমি
শক্ত কাগজের ওজন	250-350 গ্রাম/মি²
লিফলেট সাইজ	80–250 × 90–170 মিমি
লিফলেট ভাঁজ	1-4 ভাঁজ
শক্তি	5 কিলোওয়াট, 220V/380V
বায়ুর চাপ	≥0.6 MPa
বায়ু খরচ	160-200 লি/মিনিট
মেশিনের মাত্রা	4800 × 1600 × 1860 মিমি
মেশিনের ওজন	4500 কেজি

স্ট্যান্ডার্ড KDZ-300 সার্বজনীন পণ্য ফিডার ছাড়াই সরবরাহ করা হয়। খাওয়ানোর বিভাগটি ফোস্কা আকার, আকৃতি, অভিযোজন এবং প্রয়োজনীয় লোডিং পরিমাণ অনুযায়ী ডিজাইন করা হয়েছে।

কেন ফোস্কা মেশিন এবং কার্টোনার একত্রিত?

একটি উচ্চ গতির ক্যাপসুল ব্লিস্টার প্যাকিং এবং কার্টোনিং মেশিন অবশ্যই সামঞ্জস্যপূর্ণ গতিতে কাজ করতে হবে এবং নির্ভরযোগ্য পণ্য স্থানান্তর বজায় রাখতে হবে। কেবল দুটি স্বতন্ত্র মেশিন একসাথে রাখা স্থিতিশীল উত্পাদনের গ্যারান্টি দেয় না।

KEDE কনফিগারেশন ইঞ্জিনিয়ারিং পর্যায়ে দুটি মেশিনের মধ্যে সংযোগ বিবেচনা করে।

ক্রমাগত পণ্য স্থানান্তর

সমাপ্ত ব্লিস্টার প্যাকগুলি সরাসরি কার্টোনিং বিভাগের দিকে চলে যায়, ম্যানুয়াল সংগ্রহ এবং পুনরায় লোডিং হ্রাস করে।

পণ্য-নির্দিষ্ট খাওয়ানো

কার্টোনার ফিডারটি প্রকৃত ফোস্কা মাত্রা এবং স্রাব অভিযোজনের চারপাশে ডিজাইন করা হয়েছে।

সমন্বিত উৎপাদন

ব্লিস্টার মেশিন এবং কার্টোনারকে সম্পর্কহীন মেশিন হিসাবে বিবেচনা না করে প্রয়োজনীয় উত্পাদন ক্ষমতা অনুসারে কনফিগার করা হয়েছে।

সরলীকৃত প্রকল্প সমন্বয়

যান্ত্রিক ইন্টারফেস, পণ্য খাওয়ানো এবং লাইন সংযোগ একই ইঞ্জিনিয়ারিং দল দ্বারা পরিচালনা করা যেতে পারে।

প্রি-শিপমেন্ট টেস্টিং

চালানের আগে প্রকৃত গ্রাহক পণ্য এবং প্যাকেজিং উপকরণ ব্যবহার করে সম্পূর্ণ লাইন পরীক্ষা করা যেতে পারে।

ক্যাপসুল খাওয়ানোর ব্যবস্থা

ক্যাপসুল ব্লিস্টার প্যাকেজিংয়ের জন্য, লাইনটি FY-380 হাই-স্পিড ট্র্যাক ফিডার দিয়ে সজ্জিত করা যেতে পারে।

ফিডারটি ক্যাপসুল পণ্যগুলির জন্য ডিজাইন করা হয়েছে যাতে ফোস্কা গঠনের আগে নিয়ন্ত্রিত খাওয়ানো এবং অবস্থানের প্রয়োজন হয়। একটি কম্পনকারী ট্র্যাক একটি নিয়ন্ত্রিত ফিড রেট বজায় রাখার সময় গঠন বিভাগের দিকে ক্যাপসুলগুলিকে গাইড করে।

খাওয়ানোর কনফিগারেশন অনুযায়ী সামঞ্জস্য করা যেতে পারে:

প্রয়োজনীয়তা	কনফিগারেশন বিবেচনা
ক্যাপসুল সাইজ	ট্র্যাক এবং খাওয়ানোর মাত্রা
পণ্য অভিযোজন	খাওয়ানোর দিক এবং অবস্থান
ফোস্কা লেআউট	পকেটের ব্যবস্থা
উৎপাদন গতি	ফিডার আউটপুট DPH-380H এর সাথে মিলেছে
পণ্যের ধরন	ক্যাপসুল আকৃতি এবং মাত্রা

এই কনফিগারেশন PVC-ALU ব্লিস্টার প্যাক এবং নির্বাচিত কোল্ড-ফর্ম অ্যালুমিনিয়াম অ্যাপ্লিকেশন উত্পাদনকারী ফার্মাসিউটিক্যাল নির্মাতাদের জন্য উপযুক্ত।

মূল উপাদান

প্রধান বৈদ্যুতিক এবং বায়ুসংক্রান্ত উপাদানগুলি প্রতিষ্ঠিত শিল্প ব্র্যান্ডগুলি থেকে নির্বাচিত হয়।

কম্পোনেন্ট	ব্র্যান্ড
পিএলসি	সিমেন্স
টাচস্ক্রিন	সিমেন্স
ফ্রিকোয়েন্সি ড্রাইভ	স্নাইডার
প্রধান মোটর	তাই লি
ফটোইলেকট্রিক / প্রক্সিমিটি সেন্সর	অসুস্থ
সিলিন্ডার / সোলেনয়েড ভালভ	এয়ারট্যাক
এনকোডার/রিলে	ওমরন
বিয়ারিং	হারবিন

কম্পোনেন্ট স্পেসিফিকেশন চূড়ান্ত মেশিন কনফিগারেশন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা যেতে পারে।

বিভিন্ন ফোস্কা পণ্য জন্য কাস্টমাইজেশন

ইন্টিগ্রেটেড লাইন একটি নির্দিষ্ট ফোস্কা বিন্যাসে সীমাবদ্ধ নয়। খাওয়ানো এবং কার্টোনিং বিভাগগুলি গ্রাহকের প্রকৃত পণ্য এবং প্যাকেজিং উপকরণ অনুযায়ী কনফিগার করা যেতে পারে।

ফোস্কা খাওয়ানো

ফিডার অনুযায়ী ডিজাইন করা যেতে পারে:

● ফোস্কা দৈর্ঘ্য এবং প্রস্থ

● ফোস্কা বেধ

● পণ্য অভিযোজন

● প্রতি শক্ত কাগজে ফোস্কা সংখ্যা

● প্রয়োজনীয় লোডিং ক্রম

শক্ত কাগজ কনফিগারেশন

KDZ-300 তার স্ট্যান্ডার্ড ওয়ার্কিং রেঞ্জের মধ্যে শক্ত কাগজের মাত্রা সমর্থন করে। বিশেষ শক্ত কাগজের প্রয়োজনীয়তা উৎপাদনের আগে নমুনা পরীক্ষার মাধ্যমে মূল্যায়ন করা যেতে পারে।

লাইন লেআউট

DPH-380H এবং KDZ-300-এর মধ্যে সংযোগটি এই অনুসারে সাজানো যেতে পারে:

● কর্মশালার স্থান

● মেশিন স্রাব দিক

● পরিবাহক উচ্চতা

● অপারেটর অ্যাক্সেস

● আপস্ট্রিম এবং ডাউনস্ট্রিম সরঞ্জাম

HMI সেটিংস

পণ্য-নির্দিষ্ট পরামিতি পুনরাবৃত্তি উত্পাদন এবং বিন্যাস ব্যবস্থাপনা সহজতর করার জন্য নিয়ন্ত্রণ ব্যবস্থায় সংরক্ষণ করা যেতে পারে।

ঐচ্ছিক কার্যকরী মডিউল

অতিরিক্ত মডিউল প্রকৃত প্যাকেজিং এবং পরিদর্শন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে.

মডিউল	ফাংশন	আবেদন
GUK পেপার ফোল্ডার	1-4 ভাঁজ লিফলেট প্রক্রিয়াকরণ	ফার্মাসিউটিক্যাল কার্টন
ইঙ্কজেট প্রিন্টার	ব্যাচ এবং মেয়াদ শেষ হওয়ার তারিখ মুদ্রণ	ট্রেসযোগ্য পণ্য
কোড রিডার	কোড যাচাইকরণ	পণ্য ট্রেসেবিলিটি
গরম-গলিত আঠালো ইউনিট	শক্ত কাগজ আঠালো sealing	উচ্চ সীল প্যাকেজিং
অনলাইন ওজন পরীক্ষক	পণ্য উপস্থিতি / ওজন পরিদর্শন	মান নিয়ন্ত্রণ
স্বয়ংক্রিয় বর্জ্য নিষ্কাশন	প্রত্যাখ্যাত কার্টন অপসারণ করে	উচ্চ গতির উত্পাদন

চূড়ান্ত কনফিগারেশন পণ্য নমুনা, শক্ত কাগজ স্পেসিফিকেশন, উত্পাদন গতি এবং প্রয়োজনীয় ফাংশন অনুযায়ী নির্ধারিত হয়।

কাস্টমাইজেশন ওয়ার্কফ্লো

1. পণ্য এবং প্যাকেজিং মূল্যায়ন

KEDE পণ্যের মাত্রা, ফোস্কা স্পেসিফিকেশন, শক্ত কাগজের আকার, লিফলেটের প্রয়োজনীয়তা এবং লক্ষ্য উৎপাদনের গতি পর্যালোচনা করে।

2. নমুনা পরীক্ষা

খাওয়ানো, ফোস্কা গঠন এবং কার্টনিং কার্যকারিতা যাচাই করতে গ্রাহকের নমুনাগুলি প্রাসঙ্গিক সরঞ্জামগুলিতে পরীক্ষা করা হয়।

3. লাইন ইঞ্জিনিয়ারিং

প্রকৌশল দল ফিডার বিন্যাস, মেশিন সংযোগ, পরিবাহক কনফিগারেশন এবং ঐচ্ছিক মডিউল নির্ধারণ করে।

4. মেশিন উত্পাদন

সরঞ্জাম অনুমোদিত প্রযুক্তিগত কনফিগারেশন এবং উত্পাদন অঙ্কন অনুযায়ী নির্মিত হয়.

5. কারখানা গ্রহণযোগ্যতা পরীক্ষা

চালানের আগে সম্পূর্ণ লাইনটি গ্রাহকের নমুনা দিয়ে পরীক্ষা করা হয়। পরীক্ষার সময় মেশিন অপারেশন, খাওয়ানোর স্থায়িত্ব, শক্ত কাগজ তৈরি এবং প্যাকেজিং আউটপুট পরীক্ষা করা হয়।

6. রপ্তানি প্রস্তুতি

স্বীকৃতির পরে, প্রয়োজনীয় প্রযুক্তিগত ডকুমেন্টেশন সহ আন্তর্জাতিক চালানের জন্য সরঞ্জামগুলি পরিষ্কার, সুরক্ষিত এবং প্যাক করা হয়।

FAQ

লাইন কি PVC-ALU এবং ALU-ALU ফোস্কা উভয় প্যাক করতে পারে?

হ্যাঁ। DPH-380H সংশ্লিষ্ট টুলিং কনফিগারেশন সহ উভয় প্যাকেজিং বিন্যাস সমর্থন করে।

সর্বোচ্চ কার্টোনিং গতি কত?

পণ্য, ফিডার কনফিগারেশন এবং শক্ত কাগজের বিন্যাসের উপর নির্ভর করে KDZ-300 কে প্রতি মিনিটে 280 কার্টন পর্যন্ত রেট করা হয়েছে।

আপনি কি আমাদের ফোস্কা আকারের জন্য ফিডার ডিজাইন করতে পারেন?

হ্যাঁ। পণ্য ফিডার ফোস্কা মাত্রা, অভিযোজন এবং প্রয়োজনীয় লোডিং ব্যবস্থা অনুযায়ী কনফিগার করা হয়.

আপনি উত্পাদন আগে আমাদের পণ্য পরীক্ষা করতে পারেন?

হ্যাঁ। KEDE আপনার প্রকৃত পণ্য, ফোস্কা, কার্টন এবং লিফলেট ব্যবহার করে নমুনা পরীক্ষা পরিচালনা করতে পারে।

লাইন ক্যাপসুল পরিচালনা করতে পারেন?

হ্যাঁ। একটি FY-380 উচ্চ-গতির ট্র্যাক ফিডার ক্যাপসুল খাওয়ানো অ্যাপ্লিকেশনের জন্য কনফিগার করা যেতে পারে।

KDZ-300 কি কার্টন মাপ পরিচালনা করতে পারে?

আদর্শ শক্ত কাগজের পরিসর হল 70–180 × 35–80 × 14-50 মিমি। বিশেষ শক্ত কাগজের প্রয়োজনীয়তা নমুনা পরীক্ষার মাধ্যমে মূল্যায়ন করা উচিত।

লাইন কি লিফলেট সন্নিবেশ এবং কোডিং অন্তর্ভুক্ত করতে পারে?

হ্যাঁ। কাগজ ভাঁজ, লিফলেট সন্নিবেশ, ইঙ্কজেট প্রিন্টিং, কোড রিডিং এবং অন্যান্য ঐচ্ছিক মডিউলগুলি প্রকল্পের প্রয়োজনীয়তা অনুসারে একত্রিত করা যেতে পারে।

সম্পূর্ণ লাইন কাস্টমাইজ করা যাবে?

হ্যাঁ। KEDE গ্রাহকের উৎপাদন প্রয়োজনীয়তা অনুযায়ী ফিডার, স্থানান্তর বিভাগ, শক্ত কাগজ কনফিগারেশন, লাইন লেআউট এবং ঐচ্ছিক কার্যকরী মডিউলগুলি কাস্টমাইজ করতে পারে।
